Instructie meten met radiatormagneten en leidingstickers

Welkom bij de volgende stap van de waterzijdig inregelen pilot: de meetfase

Met de ontvangen radiatormagneten en leidingstickers (vloerverwarming) kun je nu het presteren van jouw verwarmingssysteem checken door aanvoer- en retourtemperaturen te meten. Volg daarvoor de 4 stappen op deze pagina. Gebruik voor het noteren van de temperaturen de tabel uit stap 1. Na het meten volgens stap 2 beoordeel je met de instructies van stap 3 of inregelen een slimme maatregel is of niet. De conclusie geef je bij stap 4 door zodat wij je kunnen meenemen in de volgende stap: de inregelfase.

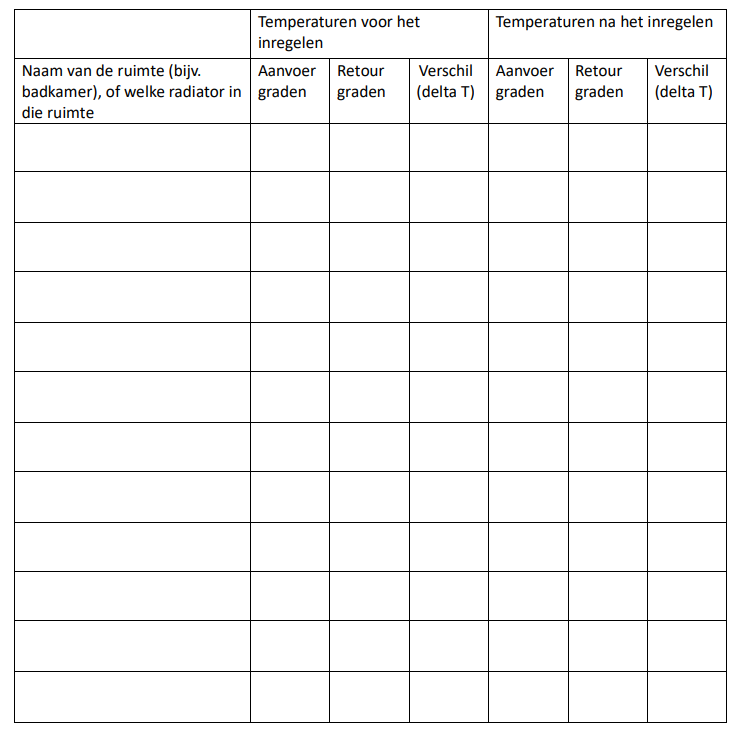

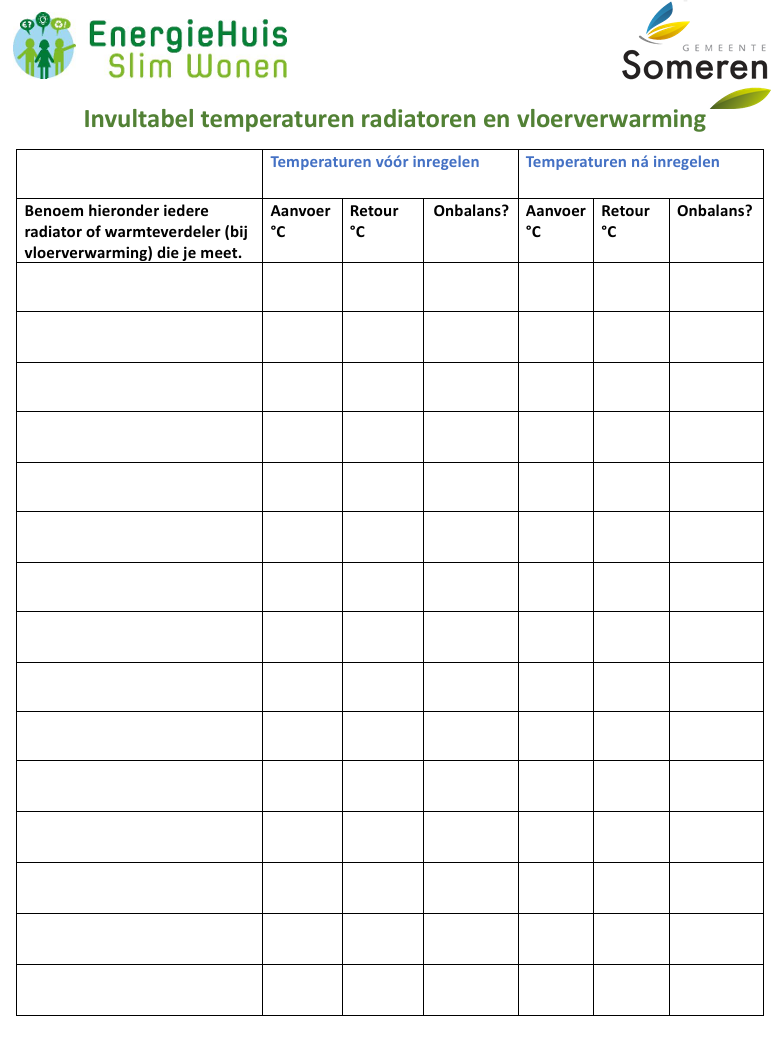

1. Invultabel temperaturen radiatoren en vloerverwarming

In deze tabel ga je de gemeten (vloer)verwarming temperaturen bijhouden. Zo heb je een handig overzicht van het presteren van jouw verwarmingssysteem. Dat is onmisbaar voor het inregelproces. Daarnaast scheelt het ook voorwerk en dus kosten voor een installateur, mocht je inregelen laten uitvoeren. Je kunt de tabel downloaden en uitprinten door op de tabel hieronder te klikken.

2a. Instructie voor het meten van de radiator temperaturen.

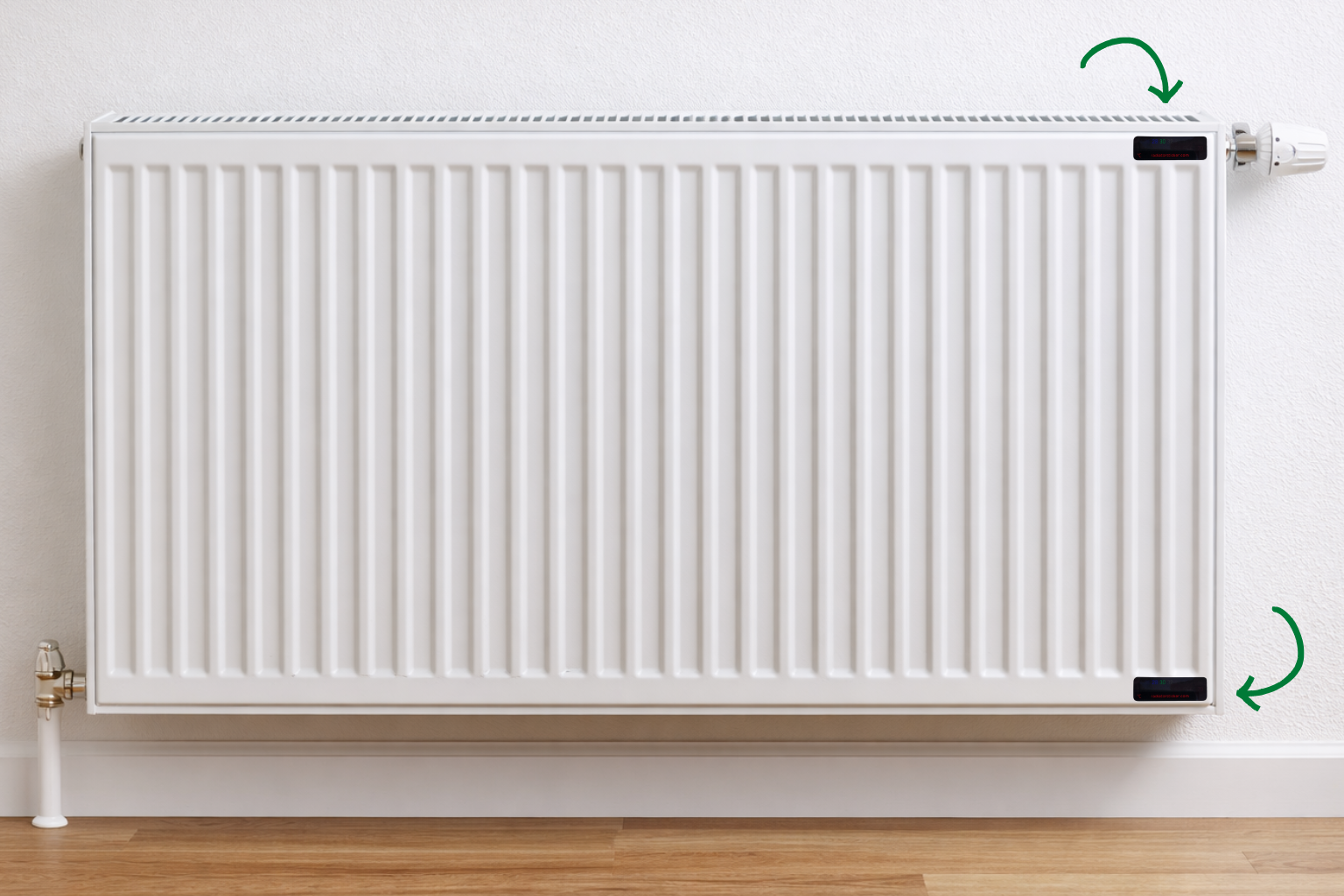

Plaats de magneten op alle radiatoren in gebruik. Begin met één verdieping.
- Plaats één magneet bovenaan de radiator om de aanvoertemperatuur te meten. En één magneet onderaan om de retourtemperatuur te meten. Verwijder de dunne folie aan de voorkant van de magneet.
Zet de kamer of huistemperatuur zo’n 5 graden omhoog en open de radiatorknoppen zodat de radiatoren opwarmen.
- Zet de radiatoren open op de stand waarmee je normaal gesproken jouw huis verwarmt.
- Vergeet niet om de thermostaat ná het meten weer 5 graden omlaag te zetten.
Wacht minimaal 15 minuten terwijl de radiatoren opwarmen.
- Wacht minimaal 15, maar niet langer dan 30 minuten om een juist inzicht te krijgen.
Loop de magneten na en noteer de aanvoer- en retourtemperaturen per radiator.
- Gebruik voor het noteren van de temperaturen deze invultabel van stap 1. Je kunt deze downloaden en uitprinten.
Doorloop stap 1-4 voor alle (kamers met) radiatoren in gebruik, per verdieping.
Ook inzicht krijgen in de vloerverwarming temperaturen? Volg dan de instructie hieronder bij stap 2b.
Alles gemeten en genoteerd? Beoordeel nu of waterzijdig inregelen een slimme maatregel is met de instructies van stap 3.

2b. Instructie voor het meten van de vloerverwarming temperaturen.

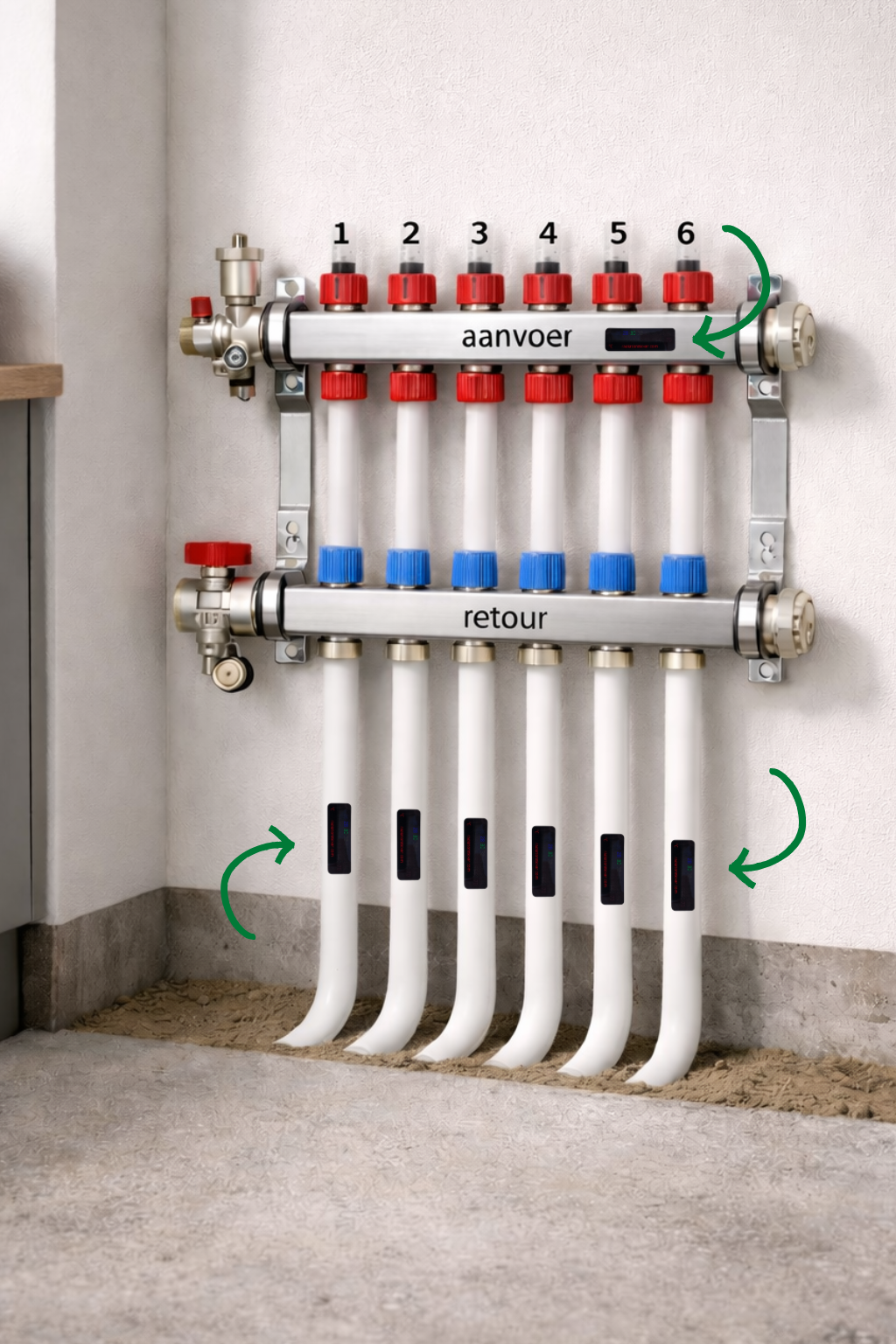

Plaats de stickers op de warmteverdeler(s) zoals hieronder uitgelegd:
- Maak eerst de retourleidingen schoon zodat de sticker beter hecht. Verwijder de dunne folie aan de voorkant van de sticker.
- Plak één sticker horizontaal op de aanvoerbalk en één sticker verticaal op iedere retourleiding (retourlus).
- Niet zeker wat aanvoer en retour is? Voel dan voorzichtig aan de leidingen. De warmste zijn de aanvoerleidingen.
Zet de kamer- of huistemperatuur zo’n 5 graden omhoog zodat de leidingen opwarmen.
- Vergeet niet om de thermostaat ná het meten weer 5 graden omlaag te zetten.
Wacht minimaal 15 minuten terwijl de verwarmingslussen opwarmen.
- Wacht minimaal 15, maar niet langer dan 30 minuten om een juist inzicht te krijgen.
Loop de stickers na en noteer de aanvoer- en retourtemperaturen per warmteverdeler.
- Gebruik voor het noteren van de temperaturen deze invultabel van stap 1. Je kunt deze downloaden en uitprinten.
- Voor iedere warmteverdeler hoef je maar éénmalig de aanvoertemperatuur te noteren.
Doorloop stap 1-4 voor alle warmteverdelers indien er meerdere in gebruik zijn.
Ook inzicht in de radiator temperaturen? Volg dan de instructie hierboven bij stap 2a.
Alles gemeten en genoteerd? Beoordeel nu of waterzijdig inregelen een slimme maatregel is met de instructies van stap 3.

3. Moet ik mijn (vloer)verwarming waterzijdig inregelen, ja of nee?

Volg de instructies en beoordeel of waterzijdig inregelen voor jouw verwarmingssysteem een slimme maatregel is:

Neem de invultabel met de door jou genoteerde temperaturen erbij.
Vergelijk de gemeten radiator aanvoer- en retourtemperaturen met de referentietabel hieronder.
Je beoordeelt met de instructie onder de tabel of jouw radiatoren in onbalans zijn.
- Heb je geen vloerverwarming? Sla stap 4 over en ga naar stap 5.
Je beoordeelt met de instructies over vloerverwarming of jouw lussen in onbalans zijn.
Alles beoordeeld en genoteerd? Dan weet je nu of inregelen een slimme maatregel is.
Belangrijk! Geef de resultaten aan ons door bij stap 4 onder deze instructie om mee te doen met de inregelfase.

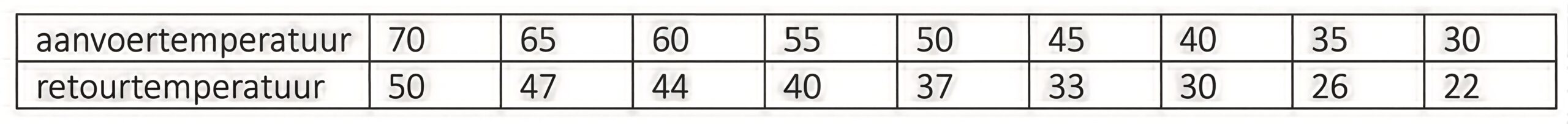

Referentietabel ideale temperaturen radiatoren

Beoordeling inregelen radiatoren

Wijkt de gemeten retourtemperatuur 1-3°C af van de temperatuur in de referentietabel?
- Dan is inregelen niet noodzakelijk. Je vult bij “Onbalans?” in het invulformulier ‘Nee’ in.
Wijkt de gemeten retourtemperatuur 4°C of meer af van de referentietemperatuur in de referentietabel?
- Dan is inregelen een slimme maatregel. Je vult bij “Onbalans?” in het invulformulier ‘Ja’ in.
Verschillen de gemeten aanvoertemperaturen per één verdieping onderling 4°C of meer?
- Dan is inregelen een slimme maatregel. Je vult bij “Onbalans?” in het invulformulier ‘Ja’ in.
Voor all-electric warmtepomp: meet je een groter of kleiner verschil dan 7°C tussen aanvoer en retour?
- Dan is inregelen een slimme maatregel. Je vult bij “Onbalans?” in het invulformulier ‘Ja’ in.

Beoordeling inregelen vloerverwarming

Wijken de retourtemperaturen van alle lussen onderling 1-2°C van elkaar af;
én is het temperatuurverschil tussen aanvoer en retour rond de 5°C?
- Dan is inregelen niet noodzakelijk. Je vult bij “Onbalans?” in het invulformulier ‘Nee’ in.
Wijken de retourtemperaturen van de lussen 3°C of meer van elkaar af;
óf is het temperatuurverschil tussen aanvoer en retour aanzienlijk groter of kleiner dan 5°C?
- Dan is inregelen een slimme maatregel. Je vult bij “Onbalans?” in het invulformulier ‘Ja’ in.

4. De volgende stap: de inregelfase

Vul onderstaand formulier in en ontvang binnenkort instructies over hoe je eenvoudig de radiatoren en vloerverwarming zelf kan inregelen.

Formulier waterzijdig inregelen: ‘Ja’ of ‘Nee’

Vul je voor- en achternaam in.(Vereist)

Voornaam Tussenvoegsel Achternaam

Vul je adresgegevens in.(Vereist)

Straat + huisnummer Postcode

Vul je telefoonnummer in.(Vereist)

We gebruiken dit nummer uitsluitend voor communicatie binnen deze pilot.

Is waterzijdig inregelen een slimme maatregel volgens jouw metingen en beoordeling?(Vereist)

Kies je voor “Ja”, dan sturen we je binnenkort een email met instructies over hoe je de radiatoren en vloerverwarming eenvoudig zelf kan inregelen.

Ja. Mijn verwarmingssysteem is in onbalans. Waterzijdig inregelen is dus een slimme maatregel.

Nee. Mijn verwarmingssysteem is in balans. Waterzijdig inregelen is dus niet noodzakelijk.

Het meten lukte niet. Ik heb vragen of hulp nodig.

Waterzijdig inregelen: radiatoren & vloerverwarming(Vereist)

Mijn radiatoren én vloerverwarming waren in onbalans.

Alléén mijn radiatoren waren in onbalans.

Alléén mijn vloerverwarming was is onbalans.

Contactverzoek: Hulp bij het meten(Vereist)

Je loopt ergens mee vast of hebt een vraag. Geen zorgen. Kruis hieronder het bolletje aan om jouw contactverzoek te starten. Beschrijf daarna in het tekstvak het probleem of jouw vraag. We nemen z.s.m. contact met je op via email en plannen zo nodig óók een telefonisch contactmoment.

Contactverzoek: Ik begrijp dat het EHSW met mij per email contact opneemt en zo nodig een telefonisch gesprek inplant.

Beschrijving probleem of vraag(Vereist)

Afronding pilot(Vereist)

Je weet nu dankzij de magneten en stickers dat jouw verwarmingssysteem in balans is. Bedankt voor je deelname! Voor afronding vragen we je binnenkort om kort feedback te geven op het verloop van deze pilot.

Ik begrijp dat het EHSW mij binnenkort om feedback zal vragen per email en rekent op mijn medewerking.

Vragen?

Neem dan van ma-do telefonisch contact op met het EHSW via 0492-79 21 44 en vraag naar Marijn;
of stuur direct een mail naar [email protected].

Hij helpt je graag verder.

Meer weten over waterzijdig inregelen en cv-optimalisatie?

Bekijk dan deze uitleg op onze website.
